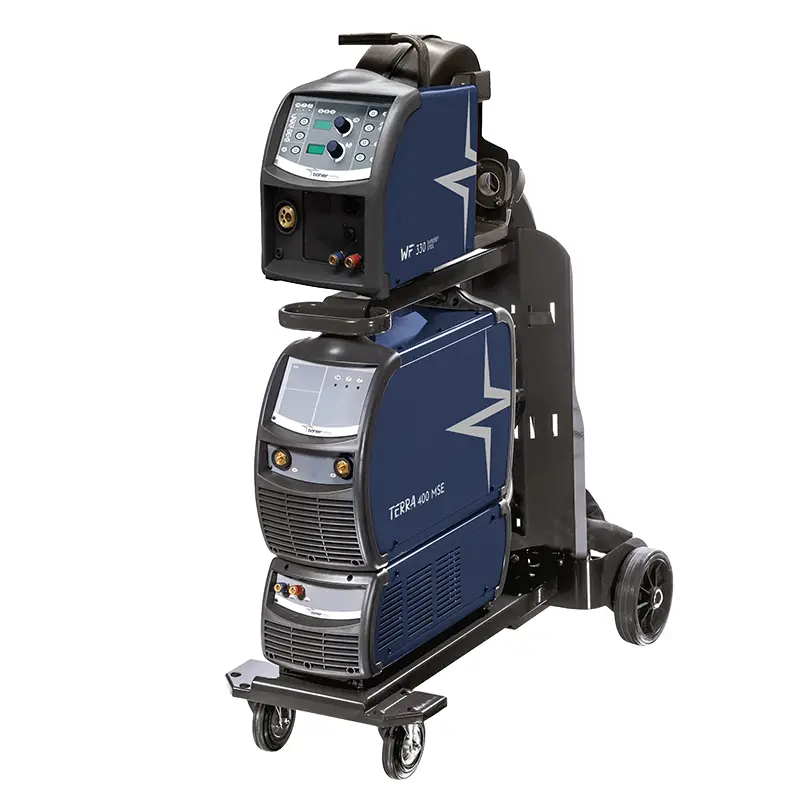

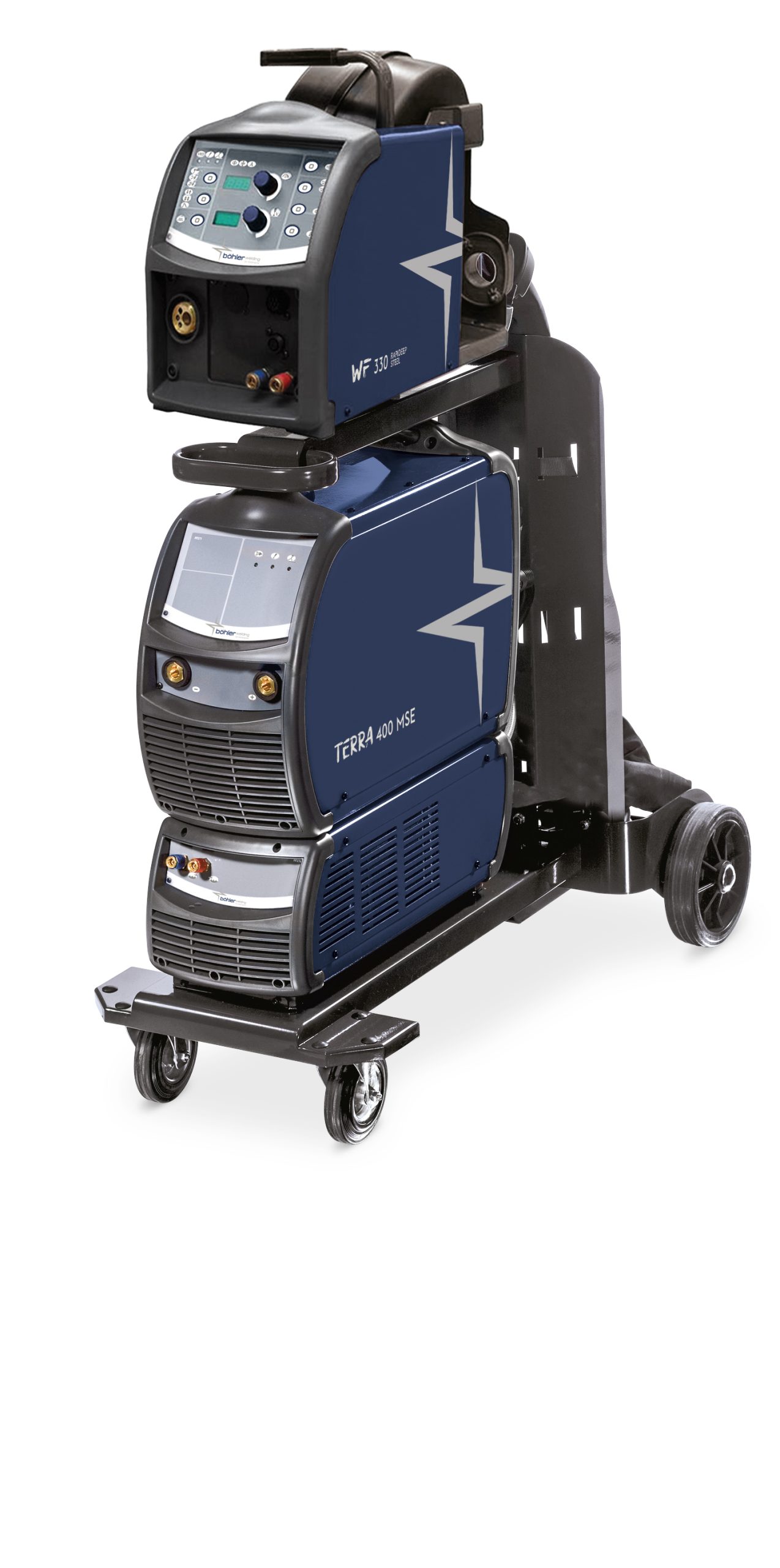

Böhler Terra NX 400 SME Genel Özellikleri
Böhler Terra NX 400 SME , MIG/MAG Kaynağı için tasarlanmış,400 Ampere kadar akım üretebilen basit arayüze sahip, dayanıklı endüstriyel tipte bir gazaltı kaynak makinesi dir.
Uzun süreli kaynak işlemlerinde , güvenilir invertör tasarını sayesinde yüksek performans ve güvenilirlik sunar .
Özellikler ve Avantajları:
Stabil çalışan tel sürme ünitesi: Terra NX 400 SME’nin tel besleme mekanizması kaynak işlemlerinde kaynak tellerinin sürekli ve doğru bir şekilde torçtan çıkmasını garanti eder. Bu sayede kaynak sürecini kesintisiz ve verimli hale getirir ve işlerin daha hızlı bitirilmesini sağlar.
3 farklı tipte tel sürme ünitesi ile çalışabilmektedir. ; WF NX 230 / WF NX 330 / WF NX 430 tel sürme üniteleri farklı atölye ihtiyaçlarına göre seçilerek kaynak makinesi istenilen ergonomik yapıya ulaştırılabilir.
Kolay kullanım sunan modern tasarıma sahip arayüz: Böhler gazaltı kaynak makinesi ne ilave edilen tel sürme üniteleri üzerindeki dijital kontrol ekranı çağdaş teknolojiye uygun ve kullanışlı bir şekilde tasarlanmıştır. Daha kolay kontrol ve ayar sağlar, bu da operatörlerin kaynak işlemlerini daha kolay ve etkili bir şekilde yapmasına yardımcı olur.
Güvenilir Performans:Böhler Terra NX 400 SME yüksek kaliteli bileşenleri ve dayanıklı yapısıyla uzun süreli ve zorlu kaynak işlemlerinde güvenilir bir performans gösterir.
Uzun süreli kaynaklar için dayanıklı güç ünitesi: Kaynak makinesi güç üreteci uzun süreli kaynak işlemleri için özel olarak tasarlanmıştır. Özellikle hafif metal yapıların, gemi inşasının, araç onarımlarının ve mekanik atölyelerdeki uzun süreli kaynak işlemleri için uygundur.
Kullanım Alanları:
Hafif Metal İmalatı: Hafif metal yapıların ve ince metal levhaların birleştirilmesi için rahatlıkla kullanılabilecek bir gazaltı kaynak makinası dır. Mobilya yapımında veya ince metal parçaların birleştirilmesinde kullanılabilir
Gemi İnşası: Gemi yapımında metal levhaların ve yapısal parçaların kaynak işlemlerinde yüksek performans gösterirler. Ön imalat süreçlerinde ve kaynak makinası güç ünitesinin taşımanın mümkün olmadığı alanlarda taşınabilir yapısı sayesinde özlütel kaynağının yapılmasını olanaklı kılar.
Araç Tamiri: Araç tamir atölyelerinde kaynak işlemleri ve metal gövde onarımları için güvenilir bir çözüm sağlar.
Mekanik Atölyeler: Genel mekanik atölyelerde farklı tipteki metalleri birleştirmek için idealdir.
| Genel | |
| Kaynak Yöntemleri | MIG/MAG – MMA – TIG DC Lift |
| Kullanılabilen Malzemeler | Karbon Çelikler – Paslanmaz Çelikler – Alüminyum |
| Boyutlar | 640x240x460mm |
| Ağırlık | 22,5kg |
| Sinerjik Yazılım | MS TERRA NX SMC/MSE (SteelDrive) serisi tel sürme ünitesi ile |
| Güç kaynağı | |
| Gerilim (50/60 Hz) | 3x400V±15% |
| Maksimum Giriş Gücü | 22,0kVA |
| Maksimum Giriş Akımı | 31,5A |
| Verimlilik | 89% |
| Yavaş Atan Hat Sigortası | 30A |
| Açık Devre Gerilimi | 61Vdc |
| IP Koruma Derecesi | IP23S |
| Yalıtım Sınıfı | H |
| Güç Kaynağı Kablosu | 4x4mm2 – 5m |
| Kaynak Makinesi Güç Ünitesi Özellikleri | |
| Akım Ayar Aralığı | 3A-400A |
| Devrede Kalma Oranı MIG/MAG – 40 °C | 50% – 400A
60% – 360A 100% – 340A |
| Devrede Kalma Oranı MIG/MAG – 25 °C | 100% – 380A
80% – 360A |
| Tel Çapı Ø | 1.2 -1.0 mm (opz 0.6-1.6) |
| Ø Özlütel | 0.9 -1.6 mm |
| Ø Alüminyum Tel | 0.8 -1.6 mm |
| Tel Hızı | 0,5 – 22,0 m/dak |
| Tel Sürme Tipi | 4 makaralı tip |
| Tel Makara Çapı | Ø 200/300 mm (200 mm WF NX 230) |
| Kaynak Programı Bellek Yeri | Evet |
| Akım ayaralanabilen MIG/MAG Torca Uyumluluğu | Evet (Stell Drive) |
| Uzaktan Kumanda | Evet |
| PUSH PULL Torça Uyumluluğu | Evet |
Teknik Özellikler
IGBT teknolojisi sayesinde yüksek enerji verimliliği sayesinde tüm kaynak parametrelerinde yüksek enerji verimliliği ve tam kontrol sağlar.
Çevresel koşullara dayanıklı endüstriyel tasarım uzun ömürlü kullanım sunar
Can /fieldbus dijital iletişim protokolü sayesinde yüksek hız ve yüksek güvenilirlikte dijital iletişim sağlar.
Yeni kaynak programlarının ve güç ünitesi kontrol yazılımının yükseltilmesi mümkündür
Yüksek sıcaklık, darbe dayanıklı, aşınmaya dirençli plastik kasa sayesinde uzun kullanım ömrü sunar.
İhtiyaca göre çalışan kontrollü fan ve enerji tasarrufu sağlayan inverter teknolojisi (dahili p.f.c. – güç faktörü kontrolörü) vasıtası ile düşük enerji tüketimi
Tel sürme ünitesi Voestalpine Böhler Welding tarafından tamamen yeniden tasarlanarak yüksek dayanım sağlamaktadır
Ø 200/300 mm tel makaralar ile uyumludur
Tamen dijital ve kullanıcı dostu kontrol paneli sayesinde kullanım kolaylığı ve ergonomisi artmıştır
Son kaynak parametreleri otomatik olarak makina hafızasında saklanabilmektedir
Şifreyle korunan kilitleme-açma fonksiyonu sayesinde operatör harici kullanımlar engellenebilmektedir.
Sıcak başlangıç, ark kuvveti, yapışmayı önleme özellikleri sayesinde tüm elektrod tiplerinin kullanımına olanak tanır.
2/4 (otomatik-manuel)tetikte çalışma özelliğine sahiptir.
Ark dinamik ayarı vasıtası ile mükemmel ark ateşlemesi (yumuşak başlangıç – motor eğimi).
Geri yanma da tüm parametreler ayarı ayrı kontrol edilebilmektedir.
600 adet sinerjik kaynak programına sahiptir.(Uygun tel sürme ünitesi ile)
Tel hızı 0,5-22,0 m/dak arasında ayarlanabilmektedir
Punta kaynak modu
Fasılalı kaynak modu
Uzaktan kumanda uyumluluğu
Soğutma ünitesi uyumluluğu
