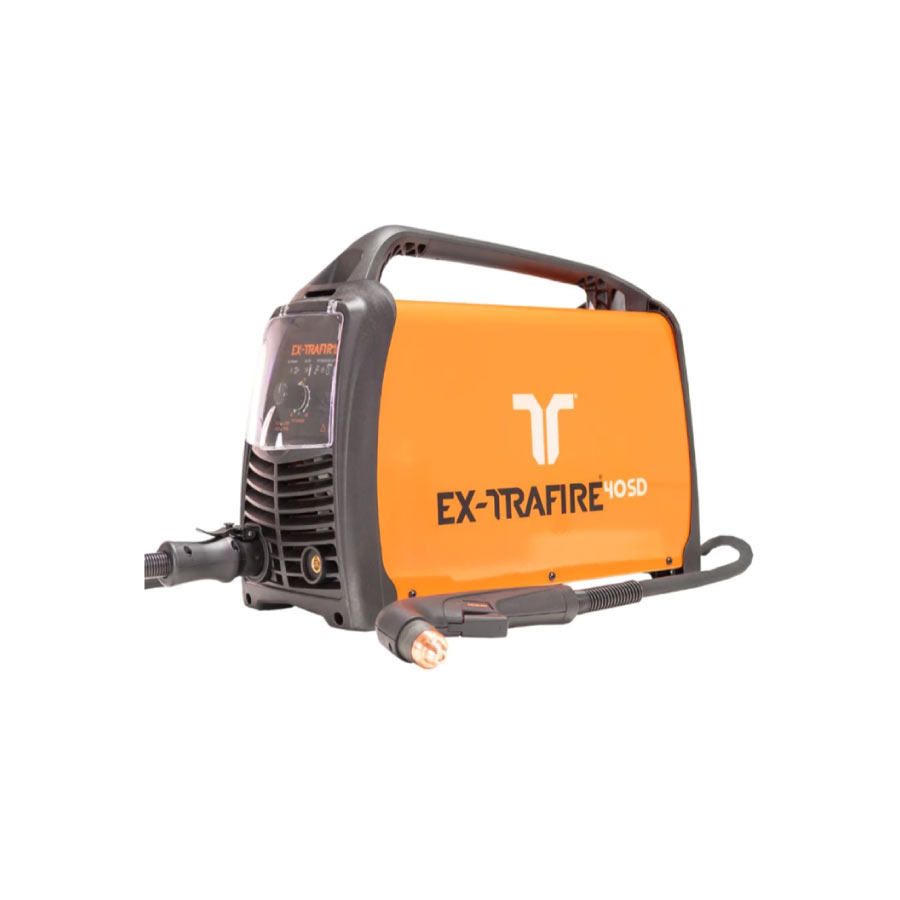

EX-TRAFIRE 40SD Manuel Plazma Kesme Makinası – Hassas ve Güçlü Kesim
EX-TRAFIRE®40SD, manuel ve mekanize sistemlerle uyumlu, yüksek hassasiyetli bir plazma kesme makinesidir. Önceden ayarlanmış voltaj bölücü oranı sayesinde CNC sistemleriyle kolay entegrasyon sağlar.
EX-TRAFIRE®40SD , Manuel kesim operasyonları için tasarlanmış hafif seri bir plazma kesim makinesidir. 20 mm’ye kadar kesim yapabilen makine sürekli kesimde 12 mm kesim yapabilmektedir. Özel tasarıma sahip FHT-EX®40H’de kullanılan koaksiyel kablo sayesinde plazma torcu oldukça hafif ve ergonomik yapıdadır. EX-TRAFIRE 40SD aynı zamanda CNC kesim sistemlerimde uygun ekipmanlarla kullanılabilmektedir.
EX-TRAFIRE 40SD Manuel Plazma Kesme Makinası Öne Çıkan Özellikleri
Monofaze elektrik ile çalışabilir , 40 Ampere kadar güç çıkışı mevcuttur.
Kolay ulaşılabilir, basınçlı hava regülatörü sayesinde hava basıncı değişimlerini tolere edilebilmektedir.
Düşük alaşımlı çelik, paslanmaz çelik, alüminyum , bakır gibi elektrik iletken birçok metal üzerinde kesim yapılabilir.
3 (üç) yıl parça ve işçilik garantisi.
CE emniyet güvenlik standartlarına uygundur.
Öne Çıkan Diğer Özellikler
- Kesme Performansı: Kesme ve ızgara kesme modları ile temiz ve hassas sonuçlar elde edilir.
- Esneklik: Manuel ve mekanize sistemlerle uyumludur.
- Kullanım Kolaylığı: CNC uyumluluğu için önceden ayarlanmış voltaj bölücü oranı içerir.
- Maliyet Verimliliği: Optimize edilmiş çalışma döngüsü sayesinde uzun süreli kesintisiz çalışma sağlar.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Kesme Akımı | 10–30 A (120V) / 10–40 A (230V) |
| Çalışma Döngüsü | 40% @ 40 A, 100% @ 25 A |
| Kesme Kapasiteleri | Maksimum: 20 mm+, Önerilen: 12 mm, Delme: 8 mm |
| Çıkış Voltajı | 140 VDC |
| Giriş Voltajı | 100–240V (±15%), 50/60 Hz |
| Basınçlı Hava Akışı | 120 lpm @ 4.5 bar |
| Maksimum Hava Basıncı | 10 bar / 145 psi |
| Makine Boyutları | 469 × 228 × 177 mm |
| Ağırlık | 11.8 kg |
| Torç Modelleri | FHT-EX®40H / FHT-EX®40M (CNC uyumlu) |
Gelişmiş Özellikler
- Koruma Seviyesi: IP23S
- Yalıtım Sınıfı: CE, C-TICK, CCC sertifikalı
- Çalışma Sıcaklığı: -10°C ila +40°C
- Depolama Sıcaklığı: -25°C ila +55°C
- Nem Direnci: 20°C’de %90’a kadar
- Kablo Seçenekleri: 4m, 5m, 7.5m, 15m
| Teknik Özellikler | Değerler |
| Giriş Voltajı | 1 faz , 220-240V ±15% |
| Gereken Giriş Hava Basıncı | 6.0bar – 7.5bar |
| Gereken Hava Debisi | 120 l/dak (4.5bar’da) |
| Devrede Kalma Oranı | %100 D.K.O’da 25 A-140 V |
| %60 D.K.O’da 30A-140 V | |
| %40 D.K.O’da 40 A- 120V | |
| Çıkış Akım ve Voltajı | 10-40 A |
| Pilot Ark Akımı | 10 Amper |
| Kesim Kapasitesi | 10 mm ( köşeden başlayarak -Çelik Malzemede) |
| Makine Ölçüleri ( E x B x Y ) mm | 177 x 469x 228 |
| FHT-EX®30H Torç Sarfları | |||
| No | Parça Kodu | Tanımlama | Paket İçeriği (Adet) |
| 1 | EX-2-401-001 | Elektrod | 5 |
| 2 | EX-2-404-002 | Gaz Dağıtıcı (Swirl Ring) | 2 |
| 3 | EX-2-409-003 | Nozul 30A (0.8mm) | 5 |
| 4 | EX-2-409-001 | Nozul 40A (0.9mm) | 5 |
| 5 | EX-2-415-004 | Koruma Başlığı | 1 |
| 6 | EX-2-419-005 | Dış Nozul 30 A | 1 |
| 7 | EX-2-421-006 | Dış Nozul 30 A (Otomasyon Sistemleri İçin) | 1 |
| 8 | EX-2-419-001 | Dış Nozul 40 A | 1 |
| 9 | EX-2-421-001 | Dış Nozul 40 A (Otomasyon Sistemleri İçin) | 1 |
| 10 | EX-2-423-107 | Deflektör | |
| 11 | EX-2-428-011 | Torç yükseklik sistemi sensör klipsi |
