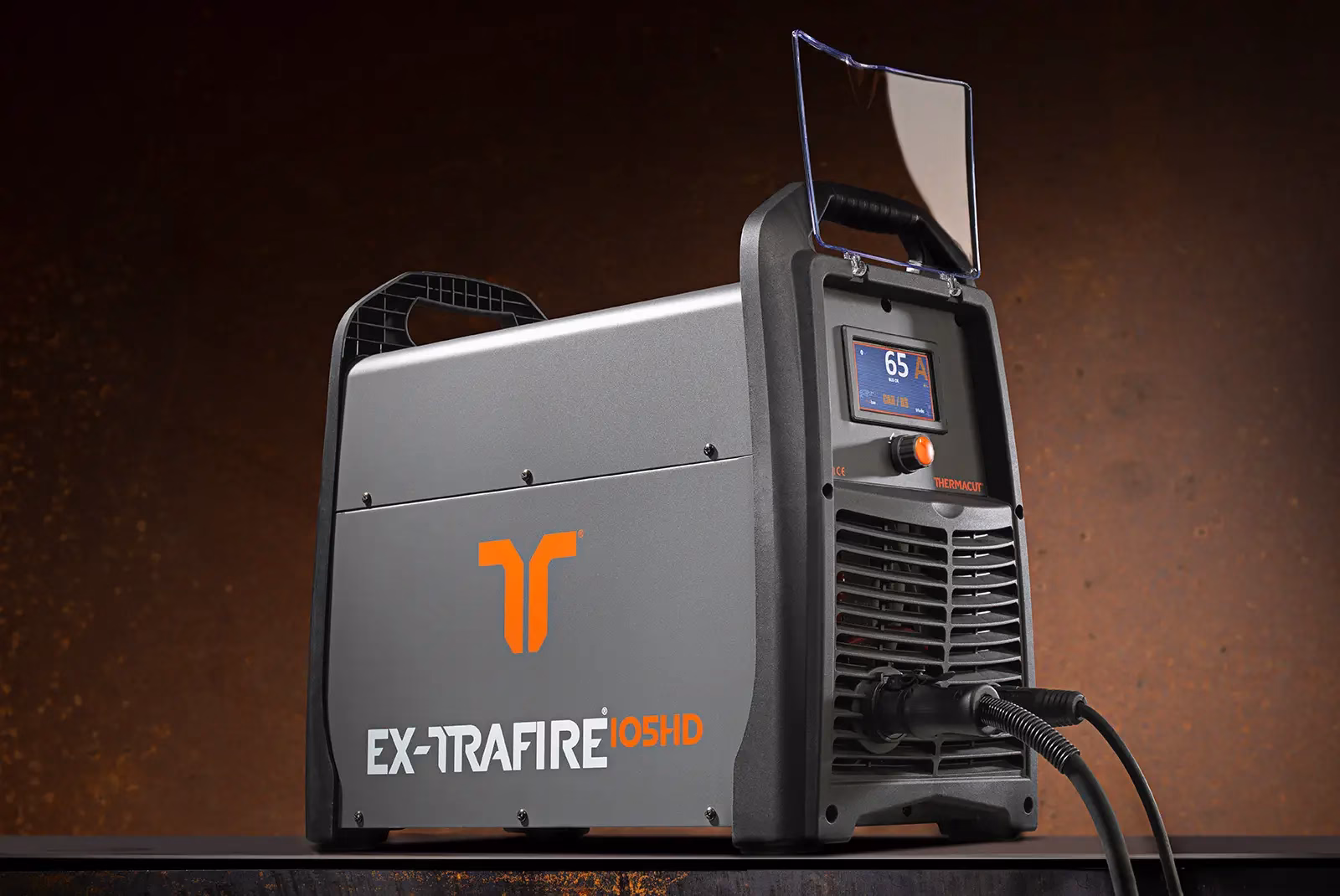

EX-TRAFIRE 105 HD , %100 sürekli kesimde 35 mm , aralıklı kesimde 50 mm ‘ye kadar hassas kesim yapabilen taşınabilir bir Elle Plazma Kesim Makinesi dir.
Uygun ekipmanlar ile CNC plazma kesim makinesi güç ünitesi olarak da kullanılabilir.
Ağır endüstriyel uygulamalar için geliştirilen FHT-EX105TTH serisi torçlar sayesinde elektrod ve nozul tüketimi muadil ürünlere kıyasla oldukça düşüktür.
Sistemin giriş voltajını tolere edebilen özel elektronik devre tasarımı sayesinde jeneratörler ve şantiyelerde uzun besleme kabloları ile kullanılması mümkün olmaktadır.
EX-TRAFIRE®105 HD Öne Çıkan Özellikleri
50 mm’ye kadar kesim yapabilmektedir.
Markalama da dahil tüm CNC kesim ,markalama, aralıklı kesim işlemlerini ve Elle Plazma Kesim Makinesi yapılan sistemlerde de plazma oluk açma işlemi gerçekleştirebilir.
FHT-EX105TTH serisi torçlar sayesinde muadil makinelere göre elektrod, nozul gibi sarfların tüketimi oldukça düşüktür
Basınçlı hava regülatörü ve hava filtresi makine içerisinde olması sayesinde hava basıncı değişimlerini tolere edebilmektedir.
Düşük alaşımlı çelik, paslanmaz çelik, alüminyum , bakır gibi elektrik iletken birçok metal üzerinde kesim yapılabilir.
Otomasyon sistemleri ile kullanılabilir.(Opsiyonel aksesuarlar ile )
3 (üç) yıl parça ve işçilik garantisi.
CE emniyet güvenlik standartlarına uygundur.
Genel Özellikler
- Kesme Akımı: 20-105 A
- Modlar: Kesme, ızgara kesme, oyma(gougin), işaretleme (markalama)
- Devrede Kalma Oranı (@ 40°C): %100 @ 105 A
- Nominal Çıkış Voltajı: 200 VDC (ekstra güçlendirme 235 V)
- Maksimum Kesme Kapasitesi: 55 mm+
- Patlatma Kapasitesi: 25 mm
- Önerilen Kesme Kapasitesi: 38 mm
- Oyma Malzeme Kaldırma Oranı: 9 kg/saat+
- Plazma Gazı: Basınçlı hava, azot, argon (işaretleme için)
- Gereken Hava Akışı: 205 lpm @ 5 bar
- CNC Arayüzü: CAN, RS 485, RS 422 (opsiyonel)
- Önceden Ayarlanmış Voltaj Bölme Oranı: 50:1
Elektriksel & Mekanik Özellikler
- Giriş Voltajı: 3×400 VAC ± 15%
- Frekans: 50/60 Hz
- Boyutlar (U×Y×G): 613×515×302 mm
- Ağırlık: 35.4 kg
- Sertifikalar: CE, CCC, C-TICK, CSA (bölgeye bağlı olarak)
- Maksimum Giriş Basıncı: 10 bar (145 psi)
- Koruma Seviyesi: IP23S
- Yalıtım Sınıfı: F
Plazma Kesim Torcu Özellikleri
- El Torcu: FHT-EX®105TTH
- Makine Torcu: FHT-EX®105TTM
- Standart Uzunluk: 5 m / 8 m / 15 m / 23 m
- Ağırlık (El Torcu):
- 5 m: 2.5 kg
- 8 m: 3.3 kg
- 15 m: 5 kg
- 23 m: 7.9 kg
- Ağırlık (Makine Torcu):
- 5 m: 2.1 kg
- 8 m: 3.4 kg
- 15 m: 5.7 kg
- 23 m: 8 kg
Çalışma Koşulları
- Plazma Kesme Sıcaklığı: -10°C ila +40°C
- Taşıma & Depolama Sıcaklığı: -25°C ila +55°C
- Bağıl Nem: 20°C’de %90’a kadar
- Uygulama Süreci: Kesme, ızgara kesme, oyma, işaretleme
- Kullanım Türü: Manuel ve mekanize
- Nominal Akım & Çalışma Döngüsü: 105 A / %100
- Gaz Akış Hızı:
- 100-105 A → 156 l/dk @ 4.8 bar
- 75-85 A → 101 l/dk @ 5.2 bar
- 55-65 A → 87 l/dk @ 5.2 bar
- 45 A → 82 l/dk @ 5.2 bar
- Oyma 100-105 A → 205 l/dk @ 5.0 bar
- Oyma 65-85 A → 195 l/dk @ 5.0 bar
- İşaretleme 10-16 A → 39 l/dk @ 2.4 bar
Gaz Kalitesi Özellikleri
- Önerilen Hava Kalitesi: ISO 8573-1 Sınıf 1.2.2
- Maksimum Partikül Boyutu: 0.1 mikron
- Maksimum Yağ İçeriği: 0.1 mg/m³
- Maksimum Çiğlenme Noktası: +3°C
- Saflık: ≥ %99.99
- Gaz Türü: Temiz, nemsiz, yağsız
Bu makine, ağır sanayi uygulamaları için tasarlanmış olup yüksek performans, esneklik ve maliyet etkinliği sunarak hem manuel hem de CNC operasyonları için ideal bir çözümdür.
| Teknik Özellikler | Değerler |
| Giriş Voltajı | 3 faz , 400V ±15% |
| Sigorta ( Panoda bağlantının yapıldığı uçta) | 45 A gecikmeli |
| Gereken Giriş Hava Basıncı | 6.0bar – 7.5bar |
| Gereken Hava Debisi | 205 l/dak ( 5bar’da) |
| Devrede Kalma Oranı | %100 D.K.O 105 A |
| Çıkış Akım ve Voltajı | 20-105 A |
| 160V DC Açık devre gerilimi | |
| Pilot Ark Akımı | 20 Amper |
| Kesim Kapasitesi | 45mm ( köşeden başlayarak -Çelik Malzemede) |
| Makine Ölçüleri ( E x B x Y ) mm | 613 x 515 x 302 |
FHT-EX105TTH Manuel Torç Sarfları |
|||
| No | Parça Kodu | Tanımlama | Paket İçeriği (Adet) |
| 1 | EX-5-404-051 | Gaz Dağıtıcı (Swirl Ring) | 1 |
| 2 | EX-5-401-051 | Elektrod 45-105 A | 5 |
| 3 | EX-5-410-056 | Nozul 105 A | 5 |
| 4 | EX-5-415-051 | Koruyucu başlık 105A | 1 |
| 5 | EX-5-422-032 | Dış Nozul 105 A | 1 |
| 6 | EX-5-440-052 | Oluk Açma Nozulu 105A | 5 |
| 7 | EX-5-440-050 | Oluk Açma Dış Nozul 45-85 A | 1 |
FHT-EX105TTH Otomasyon Torç Sarfları |
|||
| No | Parça Kodu | Tanımlama | Paket İçeriği (Adet) |
| 1 | EX-5-404-051 | Gaz Dağıtıcı (Swirl Ring) | 1 |
| 2 | EX-5-401-051 | Elektrod 45-105 A | 5 |
| 3 | EX-5-410-056 | Nozul 105 A | 5 |
| 4 | EX-5-415-051 | Koruyucu Başlık 105A | 5 |
| 5 | EX-5-415-053 | Koruyucu Başlık 105A ( yükseklik sensörü bağlantılı) | 5 |
| 6 | EX-5-422-052 | Dış Nozul 105A | 5 |
| 7 | EX-5-423-001 | Deflektör | 1 |
